Главная » Манометры » Коррозионностойкий виброустойчивый с электроконтактной приставкой

Манометры

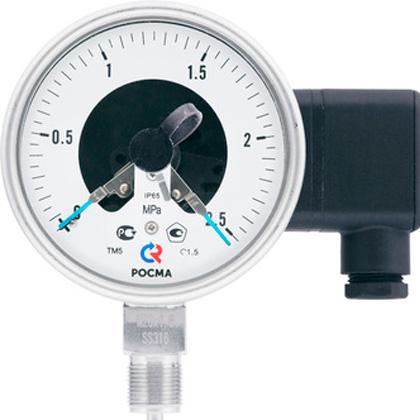

Коррозионностойкий виброустойчивый с электроконтактной приставкой

Промышленный манометр, устойчивый к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащен электроконтактной приставкой для управления внешними электрическими цепями.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Диаметр корпуса
100, 150 мм

Класс точности
1,5

Диапазон показаний давлений
ТМ 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 МПа
ТВ* -0,1…0 МПа
ТМВ* -0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа * — под заказ

Электрическая схема
двухконтактная Исп. III (ЛРПР)*, Исп. IV (ЛЗПЗ)*, Исп. V (ЛРПЗ) или Исп. VI (ЛЗПР)*
* — под заказ

Тип контактов
с магнитным поджатием

Максимальное напряжение
-220 В, ~380 В

Максимальный ток
1 А

Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний
±4

Корпус
IP65, нержавеющая сталь

Кольцо
нержавеющая сталь, байонетное

Штуцер
нержавеющая сталь

Чувствительный элемент
нержавеющая сталь

Трибко-секторный механизм
нержавеющая сталь

Циферблат
Алюминий, шкала черная на белом фоне

Стекло
Пластиковое, безопасное

Присоединение
Радиальное

Резьба присоединения
M20×1,5 (другие резьбы под заказ)

Межпроверочный интервал
2 года

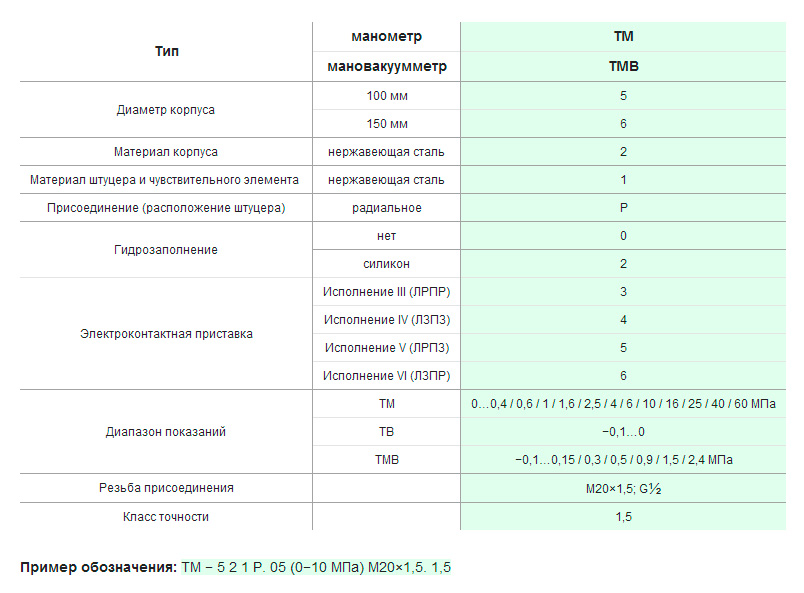

Тип Диаметр корпуса Класс точности Пределы измерений (кгс/см², *0,1МПа) Подключение Цена с НДС, руб.
Резьба Штуцер
ТМ-521.05 100 1 0…4 / 6 / 10 / 16 / 25 / 40 / 60 М20×1,5 радиальный 3980
0…100 / 160 / 250 / 400 / 600 4180
ТМ-621.05 150 1 0…4 / 6 / 10 / 16 / 25 / 40 / 60 М20×1,5 радиальный 4920
0…100 / 160 / 250 / 400 / 600 5165
