Термометры








Жидкостные виброустойчивые

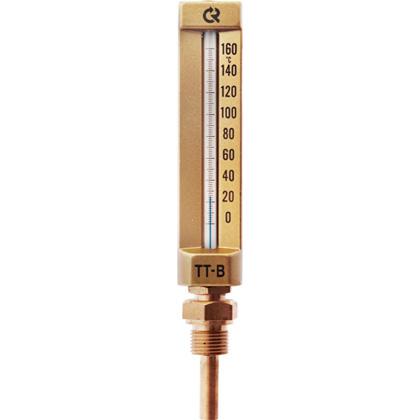

Термометр жидкостный технический предназначен для измерения температуры неагрессивных жидких и газообразных сред в условиях вибрации в различных отраслях промышленности в пределах от −38 до +600 °С.

Термометры состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капиллярной трубки (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.

Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни (для термометров с верхним пределом измерений до 200 °С), либо из никелированной стали (для термометров с диапазоном измерений 0…600 °С), либо из нержавеющей стали (под заказ). В зависимости от типа подсоединения производятся два исполнения: термометр угловой и термометр прямой.

Область применения: судостроение, водоснабжение, теплоснабжение.

Диапазоны показаний температур
−30…+70 °С 0…+50 °С
0…+100 °С 0…+120 °С
0…+160 °С 0…+200 °С
0…+600 °С

Рабочая температура
Окружающая среда: −40…+60 °С

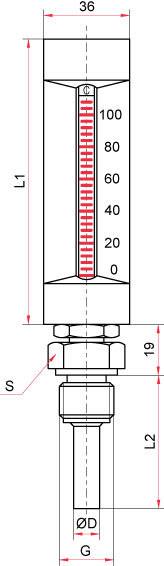

Длина верхней части
110, 150, 200 мм

Длина погружной части, мм
30, 40, 50, 64, 100, 150 мм

Корпус
Анодированный алюминий

Погрешность измерений
От 1 до 10 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра
Присоединение
Стандартное — G½, M20×1,5
Дополнительно — M22×1,5; M27×2; G¾

Исполнение
Прямое или угловое

Заполнение
Этанол или толуол

Материал гильзы
Латунь (только до 200 °C включительно);
Нержавеющая сталь (600 °C или при длине погружной части 150 мм)

Комплектность
Гильза из латуни или стали, в зависимости от диапазона показаний ТТ-В

Рабочее давление
на гильзе:
2,5 МПа — для латунных гильз
25 МПа — для гильз из стали

Межпроверочный интервал
3 года

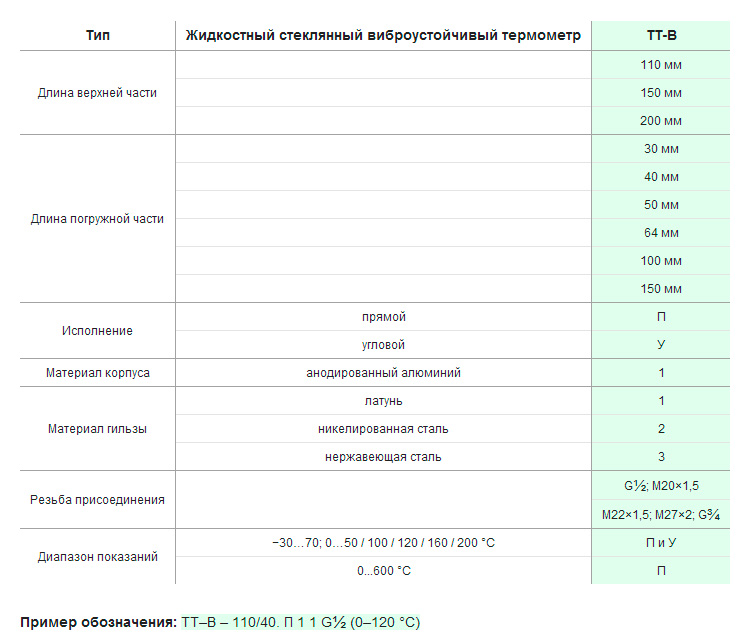

Тип Вид корпуса Пределы измерения температуры, °C Высота корпуса, мм Длина погружной части, мм Цена с НДС, руб.
ТТ-В прямой или угловой -30…0…50 / 100 / 120 / 160 / 200 110, 150, 200 нержавеющая сталь 30, 40, 50, 64, 100 545
латунь 150* 595
прямой 0…600 200 нержавеющая сталь 100 800
латунь 150* 850

* материал погружной части — нержавеющая сталь.
